Attack25 VIA対応ファーム

VIA Configuratorというアプリが開発されていることは知っていましたが、いままで調べるのが面倒で放置してました。

つい最近、ALETH42のα版に参加されたfoostanさんから手ほどきを受けて使ってみたら思いの外便利だったので、Attack25も対応することにしました。

VIAはPC用のアプリによってキーボードのレイアウトをオンザフライで書き換えできます。つまり、ちょっとした変更のたびに面倒だったビルドが不要です。

ただ、VIAを使うためにはあらかじめ対象となるキーボードにVIA用のファームを焼いておく必要があります。また、VIAにそのキーボードに対応した設定項目を実装しなくてはなりません。

本来ならVIAにPRを出してマージしてもらう必要がありますが、VIAには外部ファイルを読み込ませる機能がありますので、これを使って非公式に対応することにしました。

【2021年2月17日追加】

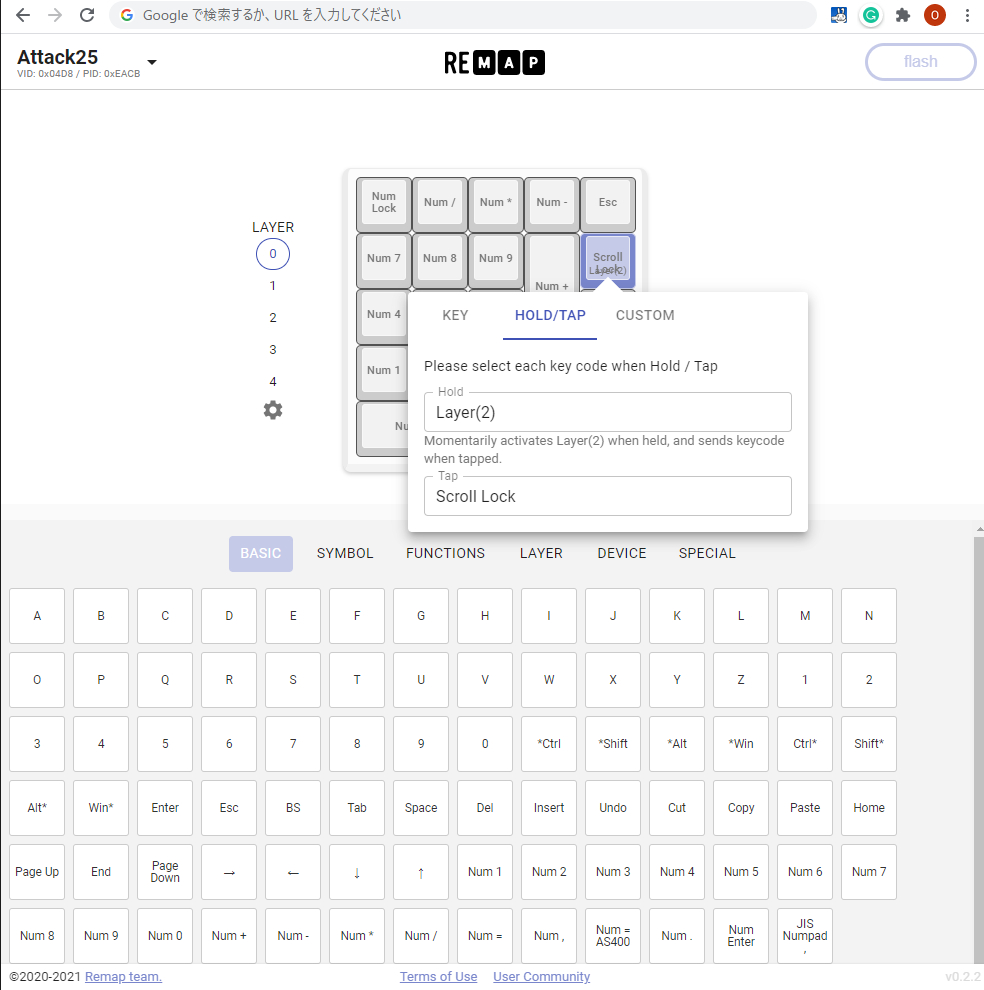

新たにVIA対応キーボードを、Chromeなどから設定できるRemapが登場しました。アプリのインストールが不要な上、すでにAttack25は登録済みですので下記jsonファイルなしにキーマップの変更が可能です。また、LTやMTなど、VIAでは設定がやや面倒だった複雑なコードもリスト選択式のUIでとても人にやさしいです。単刀直入に言っておすすめします。

対応ファームウェア

VIAに対応したAttack25のファームウェア(Hexファイル) → 25keys_attack25_rev1_via_31July

以下はソースです。

Attack25 rev1およびrev3の最新版
https://github.com/monksoffunk/qmk_firmware/tree/feature/attack25_rev3_add

NumAttack16はこちら
https://github.com/monksoffunk/qmk_firmware/tree/feature/attack25_2020JUN/keyboards/attack25

ビルドの コマンドは以下になります。リビジョンのところはお使いのPCBに合わせてrev1、rev3、rev32のいずれかを入力します。

make 25keys/attack25/リビジョン:via:flash

・VIAキーマップに限りデフォでRGB LED点灯します。
・上記のコマンドはNumLock機能のないMacなどのOSでも使えるモード優先です(キー操作でWinモードに切り替え可能)
・Win機をメインに使っていてNumLock情報をPCサイドで受け取る動作をデフォとしたい場合は、以下のようにオプションつけてビルドします。→EEPROMに設定を保存する方式に変更し、MAC/WIN共用としました。

・ファーム上はTrue25配列になっていますが、Universal版の場合、VIA上の後述のレイアウトオプションで設定することで設定可能です。

VIA Configurator

まず、お使いのOS用VIAアプリをダウンロードします。下記サイトのDownloadにあります。

https://caniusevia.com/

次に、下記のAttack25用設定ファイルをダウンロードします。zipファイルを解凍するとattack25.jasonというファイルを得ることが出来ます。

attack25_layouts_rev012_newPID (最新ファーム用 “name”: “attack25″,”vendorId”: “0x04D8″,”productId”: “0xEACB”)

attack25_via_jason (旧ファーム用 “name”: “attack25″,”vendorId”: “0xfeed”,”productId”: “0xa109″)

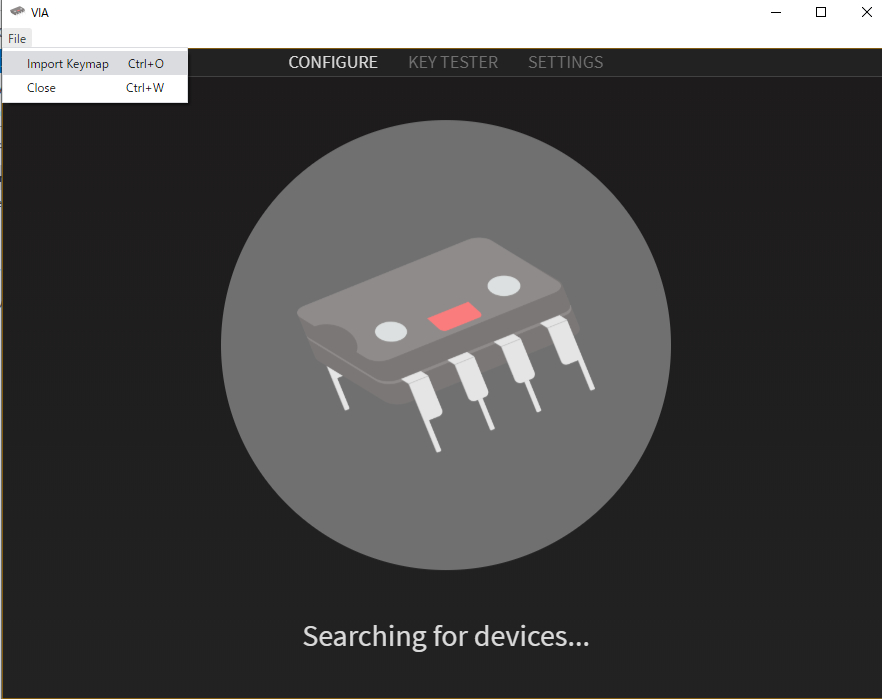

VIAのアプリを起動して、File>Import Keymapからさきほどのattack25.jsonを指定して読み込みます。

VIA

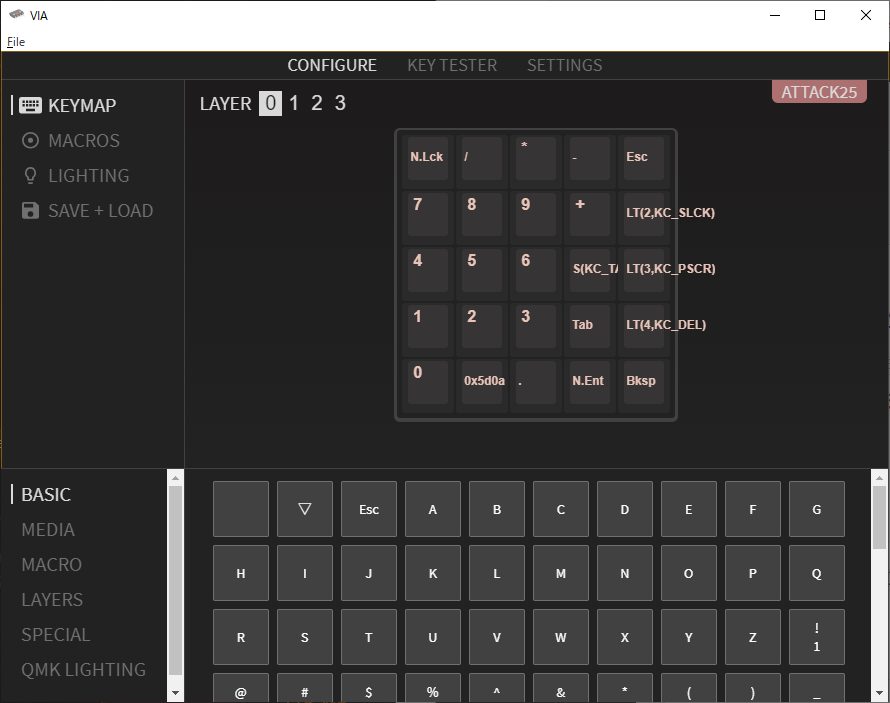

VIAファームウェアが焼き込まれたAttack25をすでにPCに接続していれば、下記のようにアプリから認識されます。

あとはUIを頼りに感覚的に操作できると思いますので、簡単に説明しておきます。

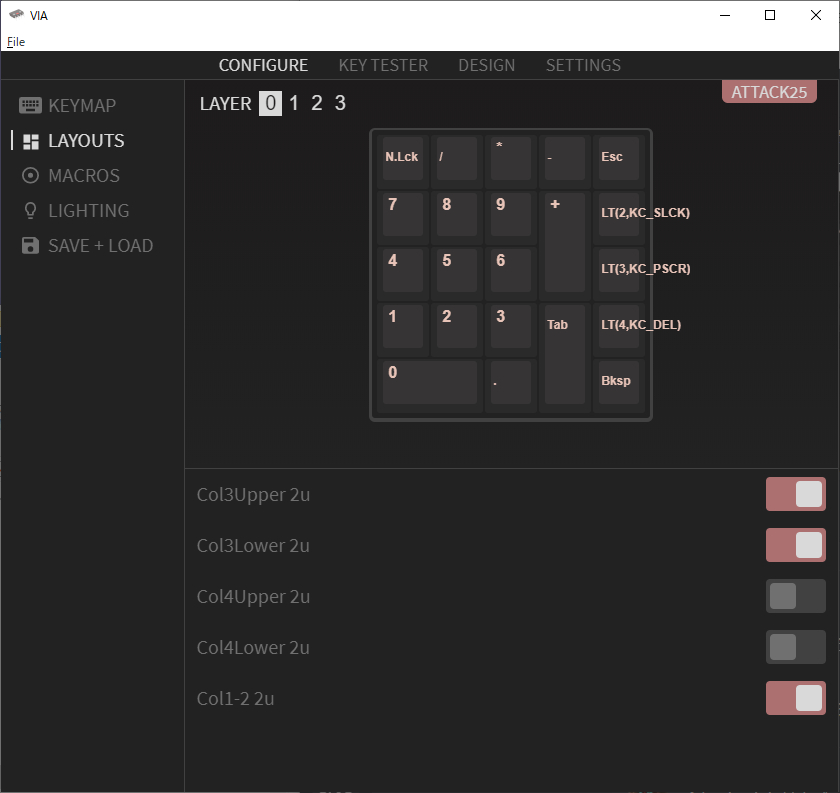

追記:レイアウトオプションが追加されました。True25だけでなく、Universal版の場合に選択可能なすべてのレイアウトに対応しています。

レイアウトを選択すためには、まず、VIA画面左上のリストからLAUOUTSを選びます(クリック)。次に、たとえば、左下の2uサイズの0を使う場合は、Col1-2 2uというオプションスイッチをオンにします。

設定したいATTACK25と同じ図が出来たら、いよいよキーのレイアウトを設定します。キーのレイアウトを変更する手順は以下のようになります。

・VIA画面左上のリストからKEYMAPをクリック

・画面上側に表示されているAttack25のさらに上にあるLAYERから対象となるものをクリックして選択

・キーの中から対象となるキーをクリック

・画面下側左に表示されているBASIC、MEDIAなどキーコードのグループのリストから希望のものをクリックし、その右側に表示される個別のキーを選んでクリックします

これだけで変更が即座に反映されます!
とても便利ですね。

※MTなど複雑な設定をする際はAnyキーを押すとポップアップするダイアログにMT(MOD_LCTRL, KC_TAB)などを直接入力するのですが、VIAのSettingでAllow remapping via keyboardをオンにしていると、Anyキーのダイアログがうまく機能しません。頻出はまりポイントです

MACROの設定やLIGHTINGの設定も可能です。これまたすぐに反映されるのでLED色の指定などが便利になります。ただ、VIAの現バージョンでは最新のRGBアニメーションがリストに出てこないため選択できません。これに関してはAttack25本体で操作すれば出てきますのでぜひお試しを。
